E5便携金相显微镜
日期:2016-05-05  浏览次数:2627

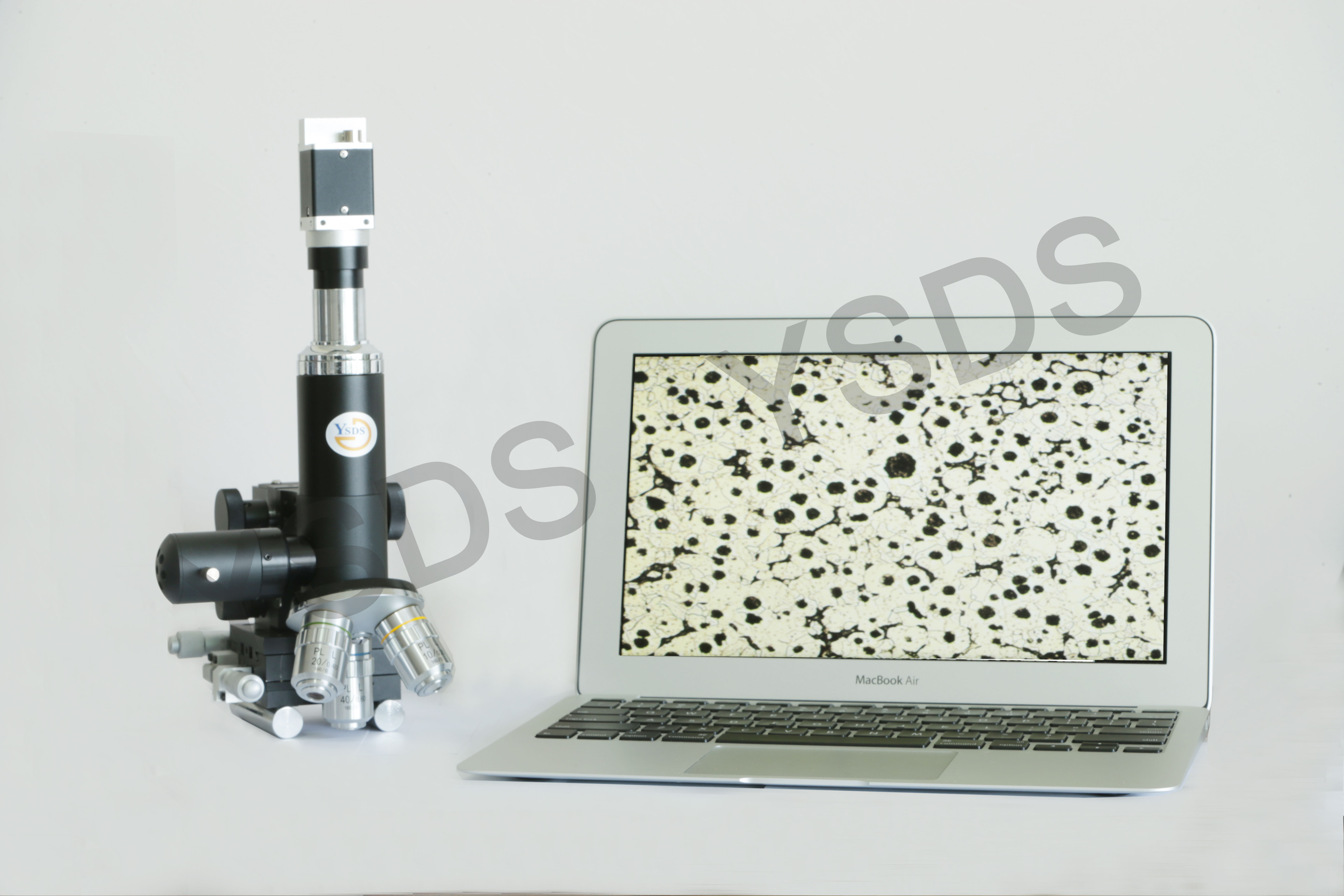

E5便携金相显微镜

  便携式、携带轻便。LED白色照明光源,现场无需连接220V电源。三孔共轭物镜转盘,能同时安装三颗金相物镜。独立的视频输出光路,连接数码相机和数字CCD摄像头的同时,还能用肉眼来观察。强力通断磁底座,能够将显微镜牢牢固定在平面、曲面、管件等磁性工件上。适用于电力系统、特检系统、大型锻铸件及机械制造工厂等单位的金相检测。



三孔物镜转盘

可一次安装三颗物镜,方便对同一观察点上不同倍率的观察,转换倍率方便。



灯源

大功率LED灯源,可持续工作12个小时。同时配备6V15W卤素灯,亮度可以调节。



千分尺磁性底座

强力通断磁,吸附力达100KG。

带可测量的千分尺头;1mm/转

磁辊间距 35mm

底座尺寸83X65mm,移动范围X:20mm,Y:23mm



视频采集系统

独立的视频输出接口,50%比50%的分光设计,保证目镜观察与视频显示同步进行。更能够快速、精准的采集到真实的金相组织。

0.5X C/TV视频接口,图像清晰同步;

YSDS300高清工业摄像头,300万有效像素,最大分辨率2048X1464,彩色和黑白可以转换,可保持多种格式的金相图片。



数码采集系统

10X标准接口,原始倍率采集,100%视场显示;

1600万像素以上数码相机,专业防抖,色彩换原性好;

16G存储卡,存储容量大



金相分析系统

S系列金相分析软件,内有500多个分析模块数据库。含有GB、ASTM、JIS、ISO等国内外标准。

软件具有自动评级、定量分析、定倍打印、图像拼接、图像共聚焦、3D合成等功能。

可以根据客户要求特殊定制。

正版软件,唯一授权,终身免费升级。



快速制样设备

提供多种快速制样设备,客户可以根据工件的形状、大小、材质、选择适合的制样设备

USPEAK908

10.8V 锂电池供电

转速5000-30000/min

无极变速

带电量显示

直角转换手柄

夹持30mm拋磨盘



USPEAK395

220-230V,50/60Hz

转速10000-37000/min

无极变速

夹持15mm金相磨头



HE

220-240V,50/60Hz

转速0-20000/min

无极变速

软轴配90度角磨抛手柄

夹持30mm拋磨盘



E5技术参数

     总放大倍率                 100X-500X(可扩展)

     目镜                         10X、12.5X

     物镜                         10X、20X、40X

     物镜转换器                 共轭三孔物镜转换器

     灯源                         便携式LED照明灯源

                                    6V/15W卤素灯源

     千分尺磁性底座           通断磁底座,带X、Y方向移动,XY行程20X23mm

     微型调速磨抛机           220V、转速10000-37000/min

     金相磨头                    80#、120#、220#、320#、500#、1000#、抛光羊毛轮

     抛光膏                       W2.5金刚石抛光膏

     图像采集                    1600万像素以上数码相机,10X标准显微数码照相装置

                                     300万像素以上CCD摄像头,0.5X视频适配器

     金相分析软件               提供YSDS S1、S2、S3三种版本可供选择,可根据客户要求特殊定制

     仪器箱                        铝制拉杆箱

     仪器外观尺寸               155mm(长)X120mm(宽)X215mm(高)
